教育城域网解决方案

来源: Tonghao 类别: 小型企业  发布日期: 2007-08-03 21:43:05

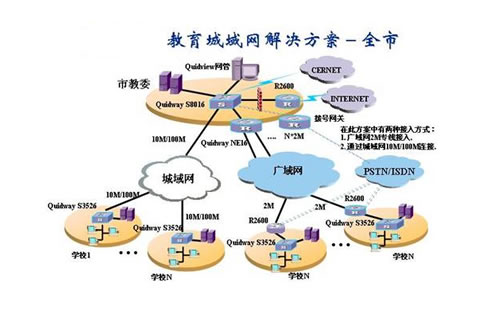

   教育城域网解决方案充分结合我国城市市区教育行业用户的网络现状（图示以Quidway系列产品为例）。本解决方案以地/市教委、电教馆网络为中心，中心交换机采用Quidway S8016产品作为网络的核心设备，通过GE链路或者FE链路集中来自学校S6506/S5516/S3526的上行数据。如下图所示：

    Quidway S8016产品是华为3Com线速交换网络产品系列定位于大中型核心节点的代表产品，属千兆交换路由产品，当前的S6506最大可以支持到64个GE端口，提供全线速的交换及第七层业务服务。网络中心配备的华为3Com公司的综合访问管理服务器，为用户接入提供包括WEB、802.1X、PPPOE等多种接入认证方式，网管系统对全网设备进行统一管理。防火墙设备可以有效防止病毒入侵和外网用户的恶意攻击。出口路由器可作NAT网关，实现策略路由。

    在学校校园网中心，根据校园网的规模大小，可采用 Quidway S6506、Quidway S5516或Quidway S3526产品。Quidway S6506、Quidway S5516、Quidway S3526产品均是全线速三层交换机，可以实现二三四层线速转发、三层互通，同时实现线速的多层策略过滤，用以实现极为复杂的VLAN业务隔离、互通控制以及流分类等。

    对于近郊区各学校的校园网需要通过广域网互联，广域网互联路由器采用 Quidway R2600系列路由器。系列路由器提供丰富灵活的接口，包括以太网接口、同/异步串口、cE1/PRI口、备份口、8/16异步串口。可在PSTN/ISDN、Frame Relay、X.25和DDN等多种广域网技术中灵活选择组网方案。对于边缘地区的乡村小学，可采用拨号的方式或无线方式进行接入，节省网络投资。

    对于近郊区的学校，可以通过百兆线路由市区的城域网接入到教委中心，对于远郊区县，则可以租用 2M专线的方式接入，同时用拨号线路作为备份。中小学校园网根据网络规模的大小，可采用华为3Com S3526或S5516做校园网的中心交换机。
